一种上置水箱除湿机的制作方法

一种上置水箱除湿机的制作方法

　　本发明涉及除湿机技术领域，尤其涉及一种上置水箱除湿机。

　　背景技术：

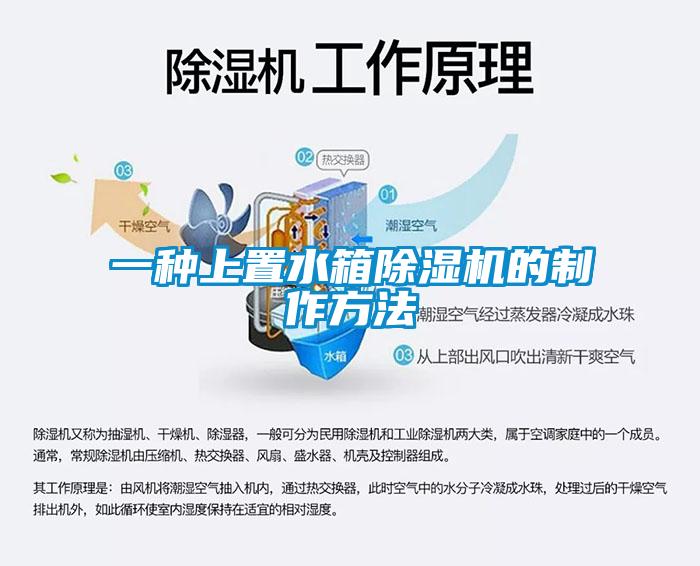

　　除湿机又称为抽湿机、干燥机或除湿器，属于空调家庭中的一个成员。通常，常规除湿机由压缩机、热交换器、风扇、盛水器、机壳及控制器组成。其工作原理是由风扇将潮湿空气抽入机内，通过热交换器，此时空气中的水分子冷凝成水珠，处理过后的干燥空气排出机外，如此循环使室内湿度保持在适宜的相对湿度，用在环境湿度大的场合可快速降低房间湿度。

　　市场现有的除湿机的水箱都是位于机器下方，换热器工作产生的冷凝水是自然流到水箱内部，然后将水箱采用抽拉的方式取出倒出水箱内的冷凝水。由于水箱设置在机器下方，对于水箱内的水位情况，从视觉上观察不够直观；同时，当水箱内水较满，取出水箱显得较为困难，同时在拿取水箱时易导致水泼出水箱，造成机器内部进水或打湿地板，进而影响除湿机的正常使用。

　　技术实现要素：

　　本发明的目的是针对现有技术的不足之处而提出一种上置水箱除湿机，实现一种外观更美观的除湿机，水箱在上方，水位更加直观，倒水也更加方便，同时具有多种排水方式，满足不同的使用需求，不会造成机器内部进水或打湿地板，确保除湿机能够正常使用。

　　实现本发明目的技术方案是：

　　一种上置水箱除湿机，包括机壳和水箱，所述水箱固定安装在机壳的顶部；所述机壳的内部自下而上固定安装有水盘、换热装置和风机系统；所述水盘上设有连通水箱和外部的排水系统，所述排水系统适于将水盘内的水排至水箱或外部。

　　进一步地，所述排水系统包括固定安装在水盘一侧上的水盘盖以及设于水盘底部一侧的放水通道；所述水盘盖上设有均与放水通道连通的自动排水装置和内置水管。

　　进一步地，所述水盘盖上设有第一通道、第二通道和第三通道，所述放水通道上设有第一通孔、第二通孔和第三通孔，所述第一通道和第三通孔均连通水盘，所述第二通道和第三通道分别连通第一通孔和第二通孔；所述第三通道通过内置水管连通水箱；所述自动排水装置连通第二通道和第三通道。通过水盘盖和放水通道的巧妙设计，形成多种排水路径，进而实现多种排水方式。

　　进一步地，所述排水系统还包括设于放水通道的出口处并适于封闭放水通道的出口和第三通孔的水塞，当启动自动排水装置时，实现通过内置水管向上置的水箱内连续快速排水。

　　进一步地，所述排水系统还包括设于放水通道的出口处并适于封闭第二通孔和第三通孔以及连通外部的接头，当启动自动排水装置时，实现通过接头向外部连续快速排水。

　　进一步地，所述排水系统还包括与所述接头相连通的第一外置水管，通过外置水管将水盘内的冷凝水排入指定地方。

　　进一步地，所述排水系统还包括设于放水通道的出口处并与放水通道相连通的第二外置水管，当关闭自动排水装置，水盘内的冷凝水由于水位差重力作用，自然排到外部。

　　进一步地，所述自动排水装置包括固定安装水盘盖上的水泵和水位开关，所述水泵的进水口和排水口分别连通第二通道和第三通道。通过设置水位开关，当水盘内的水位到达设定值时，水位开关发出信号给水泵，水泵自动启动工作，实现自动排水。

　　进一步地，所述放水通道的底部低于水盘的底部，确保水盘内的冷凝水能够完全排出。

　　进一步地，所述水箱的底部设有与内置水管相配合的水嘴，从而实现水箱放置在机壳顶部时，在内置水管内的水压作用下实现水箱的自动上水；当端起水箱倒水时，水箱底部不会漏水。

　　采用了上述技术方案，本发明具有以下的有益效果：

　　(1)本发明通过将水箱固定安装在机壳的顶部，从而实现一种外观更美观的除湿机，相较于传统的除湿机，水箱设置在上方，水位更加直观，倒水也更加方便，同时增加排水系统，从而实现多种排水方式，满足不同的使用需求，不会造成机器内部进水或打湿地板，确保除湿机能够正常使用。

　　(2)本发明设有带三个通道的水盘盖以及带三个通孔的放水通道，设计巧妙，通过水盘盖和放水通道的相互配合，实现多种排水路径，进而实现多种排水方式。

　　(3)本发明通过水塞将放水通道的出口和第三通孔密封，当启动自动排水装置时，水盘内的水通过第一通道进入自动排水装置，再通过第二通道和第一通孔进入放水通道，然后经第二通孔、第三通道和内置水管进入机壳顶部的水箱，从而实现通过内置水管向上置的水箱内连续快速排水。

　　(4)本发明通过接头将第二通孔和第三通孔密封，当启动自动排水装置时，水盘内的水通过第一通道进入自动排水装置，再通过第二通道和第一通孔进入放水通道，然后经接头的出口实现向外部连续快速排水。

　　(5)本发明通过设置第一外置水管连接接头，从而实现将水盘内的冷凝水连续快速地排至指定地方。

　　(6)本发明通过设置与放水通道相连通的第二外置水管，当关闭自动排水装置，水盘内的冷凝水由于水位差重力作用，通过第三通孔进入放水通道，然后通过第二外置水管自然排到外部。

　　(7)本发明自动排水装置包括水位开关和水泵，当水盘内的水位到达设定值时，水位开关发出信号给水泵，水泵自动启动工作，从而实现自动排水。

　　(8)本发明水通道的底部低于水盘的底部，确保水盘内的冷凝水能够完全排出。

　　(9)本发明水箱的底部设有与内置水管相配合的水嘴，从而实现水箱放置在机壳顶部时，在内置水管内的水压作用下实现水箱的自动上水；当端起水箱倒水时，水箱底部不会漏水。

　　附图说明

　　为了使本发明的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本发明作进一步详细的说明，其中：

　　图1为本发明的立体图；

　　图2为本发明的内部结构示意图；

　　图3为实施例1的排水系统局部放大图；

　　图4为实施例1的水塞结构示意图；

　　图5为实施例2的排水系统局部放大图；

　　图6为实施例2的结构结构示意图；

　　图7为实施例3的排水系统局部放大图。

　　附图中的标号为：

　　机壳1、水箱2、水盘3、换热装置4、风机系统5、水盘盖6、第一通道6-1、第二通道6-2、第三通道6-3、放水通道7、第一通孔7-1、第二通孔7-2、第三通孔7-3、螺纹端口7-4、自动排水装置8、水泵8-1、水位开关8-2、内置水管9、水塞10、第一环形限位凸台10-1、第一环形卡口10-2、螺纹卡扣11、接头12、第一环形凹槽12-1、第二环形凹槽12-2、第二环形限位凸台12-3、、第二环形卡口12-4、第一外置水管13、第二外置水管14。

　　具体实施方式

　　为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。

　　(实施例1)

　　如图1至图4所示的上置水箱除湿机，包括机壳1以及固定安装在机壳1顶部的水箱2，机壳1的内部自下而上固定安装有水盘3、换热装置4和风机系统5，水盘3上设有分别连通水箱2和外部的排水系统。通过将水箱2固定安装在机壳1的顶部，从而实现一种外观更美观的除湿机，相较于传统的除湿机，水箱2设置在上方，水位更加直观，倒水也更加方便，同时增加了排水系统，从而实现多种排水方式，不会造成机器内部进水或打湿地板，确保除湿机能够正常使用。

　　排水系统包括水盘盖6、放水通道7、自动排水装置8和内置水管9。水盘盖6固定安装在水盘3的右前侧，放水通道7设于水盘3底部的右前侧并位于水盘盖6的下方，。自动排水装置8包括固定安装在水盘盖6上的水泵8-1和水位开关8-2，内置水管9固定安装在水盘盖3。

　　水盘盖6上设有第一通道6-1、第二通道6-2和第三通道6-3，放水通道7上设有第一通孔7-1、第二通孔7-2和第三通孔7-3。第一通道6-1和第三通孔6-3均连通水盘，第二通道6-2和第三通道6-3分别连通第一通孔7-1和第二通孔7-2，第三通道6-3通过内置水管9连通水箱2，水泵8-1的进水口和排水口分别连通第二通道6-2和第三通道6-3。通过水盘盖6和放水通道7的巧妙设计，形成多种排水路径，进而实现多种排水方式。

　　本实施例的排水系统还包括设于放水通道7的出口处的水塞10和螺纹卡扣11，放水通道7的出口外部设有与水盘3固定连接的螺纹端口7-4，水塞10的尾端设有第一环形限位凸台10-1和与螺纹卡扣11相配合的第一环形卡口10-2，水塞10通过螺纹卡扣11与螺纹端口7-4可拆卸连接，安装方便。水塞10与放水通道7相配合，当第一环形限位凸台10-1与放水通道7的出口端部相接触时，水塞10的前端位于第二通孔7-2和第三通孔7-3之间，从而实现将放水通道7的出口和第三通孔7-3封闭。自动排水装置8保持常开状态，水位开关8-2的下端伸入水盘3内，当水盘3内的冷凝水的水位达到预设值，水位开关8-2发出信号给水泵8-1，水泵8-1自动开启，水盘3内的水通过第一通道6-1进入水泵8-1，再通过第二通道6-2和第一通孔7-1进入放水通道7，然后经第二通孔7-2、第三通道6-3和内置水管9进入位于机壳1顶部的水箱2，从而实现向上置的水箱2内连续快速排水。

　　水箱2的底部设有与内置水管9相配合的水嘴，从而实现水箱2放置在机壳1顶部时，在内置水管9内的水压作用下实现向水箱2的自动进水；当端起水箱2倒水时，水箱2的底部不会漏水。

　　(实施例2)

　　如图5至图6所示，本实施例的结构与实施例1类似，区别在于放水通道7的出口处设有连通外部的接头12。接头12的外周面上依次设有第一环形凹槽12-1、第二环形凹槽12-2、第二环形限位凸台12-3和与螺纹卡扣11相配合的第二环形卡口12-4，接头12通过螺纹卡扣11与螺纹端口7-4可拆卸连接，安装方便。第一环形凹槽12-1和第二环形凹槽12-2内均套设有o型密封圈或环形橡胶密封垫。当第二环形限位凸台12-3与放水通道7的出口端部相接触时，第一环形凹槽12-1位于第一通孔7-1和第二通孔7-2之间，第二环形凹槽12-2位于第三通孔7-3的右侧，在o型密封圈或环形橡胶密封垫的作用下实现接头12将第二通孔7-2和第三通孔7-3封闭。自动排水装置8保持常开状态，水位开关8-2的下端伸入水盘3内，当水盘3内的冷凝水的水位达到预设值，水位开关8-2发出信号给水泵8-1，水泵8-1自动开启，水盘3内的水通过第一通道6-1进入水泵8-1，再通过第二通道6-2和第一通孔7-1进入放水通道7中，然后经接头12的出口实现向外部连续快速排水。本实施例的排水系统还包括与接头12相连通的第一外置水管13，通过第一外置水管13将冷凝水排入指定地方。

　　(实施例3)

　　如图7所示，本实施例的结构与实施例1类似，区别在于放水通道7的出口处设有与之相连通的第二外置水管14，并且放水通道7的底部低于水盘3的底部。当关闭自动排水装置8，水盘3内的冷凝水由于水位差重力作用，通过第三通孔6-3进入放水通道7，然后通过第二外置水管14自然排到外部。由于放水通道7的底部低于水盘3的底部，确保水盘内的冷凝水能够完全排出，特别是当长期使用后，水盘内存有污水，或者需要清洁水盘时，可采用本实施例的排水方式将污水排出。

　　本发明相较于传统的除湿机，水箱2设置在上方，水位更加直观，倒水也更加方便，外形上更加美观，同时通过水盘盖6上的通道与放水通道6上通孔、水塞10、接头12以及外置水管的巧妙组合，利用水泵8-1实现了往上方水箱2或向外部快速排水以及利用水位差自然连续排水的灵活转换，满足不同的使用需求，当无下水管道时，可使用实施例1的排水方式；当环境湿度大，水盘3内冷凝水为上升较快时，可使用实施例2的排水方式；当环境湿度小，或者需要清洁水盘时，可使用实施例3的排水方式。本发明整个排水系统集成在一处，保证了产品的整体性，更便于用户接管排水。

　　以上所述的具体实施例，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施例而已，并不用于限制本发明，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
