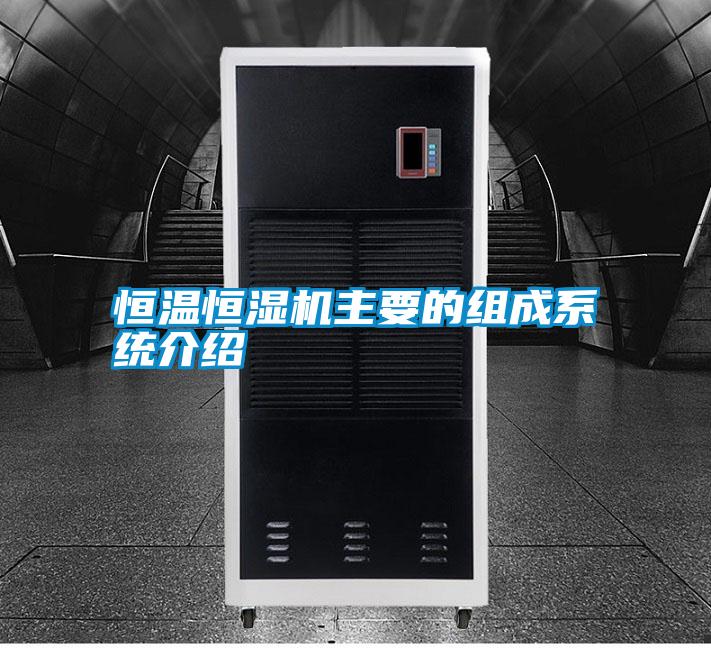

恒温恒湿机主要的组成系统介绍

恒温恒湿机主要的组成系统介绍

恒温恒湿机主要由制冷系统、加热系统、控制系统、湿度图、供气循环系统和传感器系统组成，下面将向你展示恒温恒湿机的工作原理和过程。

1.恒温恒湿单元控制系统：控制系统是综合试验室的核心，决定着试验机的升温速率和精度等重要指标。现在试验机的控制器大都采用PID控制，也有少部分采用PID与模糊控制相组合的控制方式。因为控制系统基本上属于软件的范畴，而这部分在使用过程中，一般不会有问题。

2.恒温恒湿机组制冷系统:制冷系统是恒温恒湿机组的关键部件之一。一般来说，制冷方式都是机械制冷以及辅助液氮制冷，机械制冷采用蒸汽压缩式制冷，它们主要由压缩机，冷凝器，节流机构和蒸发器组成。如果我们试验的低温达到-55℃，单级制冷很难满足要求，所以恒温恒湿机组的制冷方式一般采用复叠制冷。恒温恒湿机组的制冷系统由两部分组成，分别称为高温部分和低温部分，每一部分是一个相对独立的制冷系统。高温段制冷剂的蒸发吸收低温段制冷剂的热量而蒸发；制冷剂在低温下蒸发吸收冷却物体(试验机中的空气)的热量，以获得冷量。在高温部分和低温部分之间是蒸发式冷凝器，它既是高温部分的冷凝器又是低温部分的冷凝器。

3.恒温恒湿机组加热系统：与制冷系统相比，供热系统相对简单。它主要由大功率电阻丝组成，由于测试所需的加热速率较高，加热系统具有较高的功率，试验机的底板上还设有加热器。

4.恒温恒湿单元湿度系统：温度系统分为加湿和除湿两个子系统。
